NOISE INSPECTOR



cae-antenna

Beamforming e Olografia acustica in un singolo sistema con antenne planari



Il sistema Noise Inspector della CAE Software & Systems è lo strumento per la localizzazione precisa e veloce delle sorgenti di rumore indesiderate.
Viene utilizzato un array di microfoni pre-fabbricato (che può avere svariate geometrie) molto facile e rapido da montare, per ottenre i risultati in un attimo.
Sono ddisponibili due modi di funzionamento "con lo stesso hardware": Beamforming oppure Olografia acustica, e vari algoritmi di analisi del campo acustico per applicazioni sia all'aperto con rumore stazionario e non stazionario, sia in ambienti confinati (al chiuso).

Caratteristiche principali

  • Geometria di antenna selezionabile tra gli standard CAE o a scelta dell'utente;
  • Implementazione di tecnolgie di avanguardia con trasduttori di tipo MEMS e interfaccia full-digital I2S;
  • Analisi mediante beamforming (ritardo e somma) o nearfield olografia acustica (SONAH);
  • Estensioni matematiche per miglioramenti del beamforming per la risoluzione ottimale alle basse frequenze, ad esempio il metodo Capon o l'algoritmo MUSIC;
  • Possibilità di implementare direttamente algoritmi personalizzati grazie ad una struttura aperta del software, estremamente facile da utilizzare e con interfaccia LabVIEW;
  • Trasferimento diretto dei risultati in forma testuale o grafica in ambiente MS Office.

Hardware

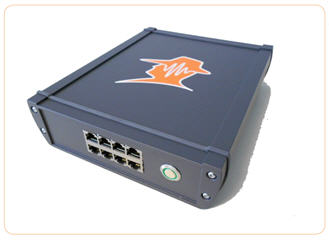

I²S-Frontend - Il primo Fronte-end completamente digitale oggi disponibile, per collegare tra 40 e 64 microfoni con una frequenza di campionamento di 48 kHz (40 mics) o di 25 kHz (64 mics), 24 bit di risoluzione a fase-sincrona.

Alimentazione anche a batterie: 9-30 V DC

Consumo totale: < 5 W

Dimensioni: 230 x 185 mm x 58 mm

Peso: 2 kg



PXI 4472B - 8 canali/scheda configurabili voltage/IEPE, fixed input range of +- 10 V, AC o DC, 110 dB dinamica, 102.4 kHz campionamento.

PXI 4496 - 16 canali/scheda configurabili voltage/IEPE, 2 range di ingresso +/- 1 o 10V , AC, 113 dB dinamica, 204.8 kHz campionamento.

PXI 4498 - 16 canali/scheda configurabili voltage/IEPE, 4 range di ingresso +/- 316mV a +/- 10V , AC, 113 dB dinamica, 204.8 kHz campionamento



cae-ni-pxi

cae-ni-4472bcae-ni-pxi4496

 cDAQ - sistema NI a 24 bit con fase sincrona di tutti i canali

NI 9234 4 channels, ±5 V, 51,2 kS/s per channel, 24-bit-IEPE

NI 9239 Analoginputmodule with 4 channels, 50 kS/s per channel and 24 bit resolution



cae-ni-cdaq

cae-ni-9234cae-ni9239

Software

  • Interfaccia utente grafica e supproto per la definizione di vari tipi di array come 2D-lineare, spirale, anello;
  • Test di funzionalità (Performance) tramite simulazione con sorgenti virtuali;
  • Ottimizzazione gamma di frequenza e risoluzione spaziale;
  • Microfono di calibrazione;
  • Registrazione dati con visualizzazione online;
  • Allineamento automatico di foto e immagine acustica con la misura di riferimento;
  • Registrazione foto e filamti con telecamera di bordo oppure tramite importazione di immagini JPEG da qualsiasi fonte desiderata (ad esempio foto o dati CAD);
  • Analisi in frequenza e tempo-frequenza utilizzando diversi metodi;
  • Ponderazioni in frequenza di tipo A, B, C e lineare;
  • Valutazione automatica delle sequenze nell'intervallo di tempo (video);
  • Generazione automatica di documento Word;
  • Replay del rumore locale ("riascolto")

cae-software-1



Array intensimetrico

La flessibilità del sistema CAE offre anche la possibilità di utilizzo di arraycae-intensity realizzati con sonde intensimetriche per ampliare maggiormente le opportunità di utilizzo per "vedere" i campi acustici in tempo reale a bassa frequenza e a ridosso delle sorgenti. Inoltre, diventa possibile effettuare delle scansioni continue della sorgente, l'array intensimetrico ha le dimensioni di soli 20x15 cm e monta 20 sonde intensimetriche di tipo P-P.

Vedere il video dimostrativo al link sotto riportato.



Video dimostrativi

Tram cittadino: www.youtube.com/watch?v=rubesCNJZXE

Stampante: www.youtube.com/watch?v=I-RJ08Sdd84

Uccelli nel bosco: http://www.cae-systems.de/en/products/noise-inspector/videos-und-webcast.html

Intensimetria: http://www.youtube.com/watch?v=levb1xFbGP8

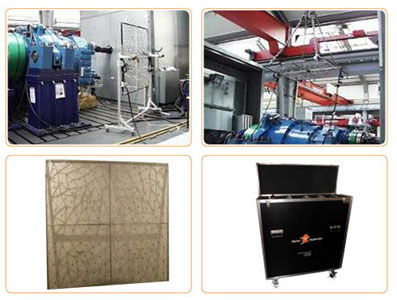

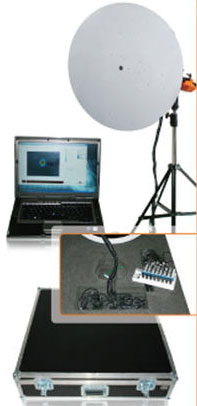

Altre geometrie di Antenna standard



cae-antennecae-parabola



ACUSTICA PER IMMAGINI



Sistema CAE Beamforming sferico NAE Olografia acustica NAE



La tecnologia più avanzata per capire i problemi di rumore e vibrazioni.



Sono disponibili varie soluzioni per le diverse esigenze, sia con i sistemi sviluppati da Nittobo Acoustic Engineer - Japan sia con quelli di CAE-System - Germany. Seppure del tutto simili dal punto di vista teorico, i sistemi sono diversi e si orientano ad esigenze molto diverse di utilizzo.



Il criterio di scelta di base è tra la ricerca sorgenti in una specifica direzione (antenna planare) o nello spazio (antenna sferica) mentre l'applicazione deve anche considerare ad esempio i casi seguenti:

Sorgenti su macchinari:

       => campo vicino =>  Olografia

Sorgenti in campo aperto:

       => campo lontano => Beamforming

Spazi confinati 3d:

       => Beamforming sferico





nae-4-immagini

cae-ventilatore
